伺服油缸配套用磁致伸縮位移傳感器應用簡介
一、概述
伺服油缸在眾多工業自動化領域有著廣泛應用，如機床、冶金設備、工程機械等，它對精準的位置控制要求高。磁致伸縮位移傳感器作為伺服油缸的關鍵配套部件，承擔著實時監測油缸活塞桿伸縮位移量的重任，為整個系統的運行提供反饋信號，確保動作精準到位。
?
二、工作原理
常見的位移傳感器類型有多種，例如磁致伸縮位移傳感器，它利用磁致伸縮效應，當電流脈沖通過波導絲時，會產生環形磁場，與套在波導絲外的可移動磁環的磁場相互作用，使波導絲產生應變脈沖，通過測量脈沖傳播時間來確定磁環位置，即活塞桿位移；還有線性可變差動變壓器（LVDT），基于互感原理，初級線圈輸入交流激勵電壓，次級線圈感應出與活塞桿位置相關的電壓差，經處理轉換得到位移信號。
?
三、關鍵性能指標
精度：高精度是核心要求，一般可達微米甚至納米級，像精密機床配套的傳感器精度常優于 ±0.01mm，以保障加工的精密程度。
分辨率：反映能檢測到的小位移變化量，對于精細操作的設備，要求分辨率高，如電子芯片制造設備關聯的傳感器分辨率可達 0.1μm。
線性度：指?jìng)鞲衅鬏敵雠c實際位移的線性偏差程度，良好的線性度確保位移測量在全量程內準確可靠，產品線性度可達 ±0.05% FS（滿量程）。
重復性：多次測量同一位移時結果的一致性，高重復性保證系統運行穩定，重復性誤差通常控制在小范圍內，如 ±0.005mm。

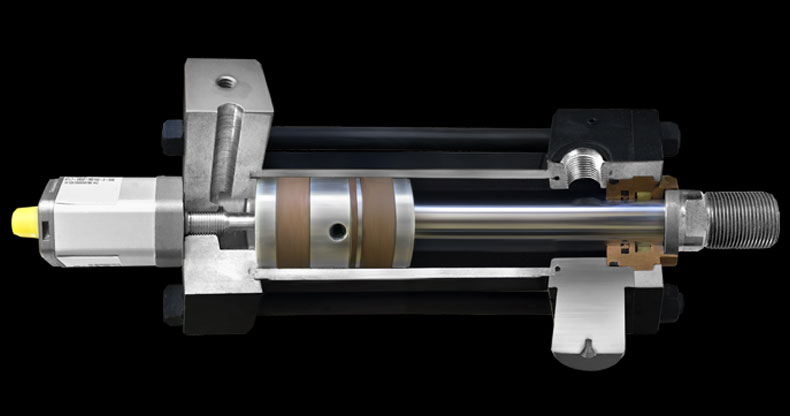

伺服油缸位移傳感器
?
?
四、安裝要點
要保證磁致伸縮位移傳感器與油缸活塞桿的同軸度，安裝偏差過大會導致測量誤差增大，一般同軸度偏差需控制在 0.1mm 以內，可借助專業工裝夾具輔助安裝校準。
傳感器的固定必須牢固可靠，防止在油缸頻繁動作過程中松動位移，采用高強度螺栓并合理設計安裝支架結構，能有效保障其穩定性。
對于有防護要求的環境，如潮濕、多塵、強電磁干擾場所，做好傳感器的防護封裝，選用合適的密封材料、屏蔽外殼，確保其正常工作壽命。
?
五、選型考慮因素
油缸行程：根據伺服油大、小行程范圍選定傳感器合適的量程，確保全程能精準測量，一般建議傳感器量程略大于油缸行程，預留 10% - 20% 余量。
工作環境：高溫環境要選耐高溫型傳感器，其材料、電子元件能適應高溫；在腐蝕性環境，如化工設備中，傳感器外殼、接觸部件需具備抗腐蝕特性。
與控制系統兼容性：傳感器輸出信號類型（模擬量如 4 - 20mA、0 - 10V，數字量如 SSI、CANopen 等）要與后端控制系統適配，便于無縫對接、快速處理數據。
?
六、維護保養
定期清潔磁致伸縮位移傳感器表面灰塵、油污等污染物，避免其影響測量精度，可用溫和清潔劑擦拭，注意勿損傷敏感部件。
檢查安裝部位緊固情況，如有松動及時緊固；同時查看連接線纜有無破損、老化，確保信號傳輸穩定，及時更換問題線纜。
按照產品說明書要求，定期校準傳感器，尤其在設備長時間運行或精度出現偏差跡象時，利用標準位移校準裝置對其零點、量程等參數重新調校，保障測量準確性。
?
